在传输到MCAD时，会出现一条消息，提示3D模型存在问题，该模型将被简单的几何图形所替代。
起始版本：20.1至当前版本
详细解决方案：

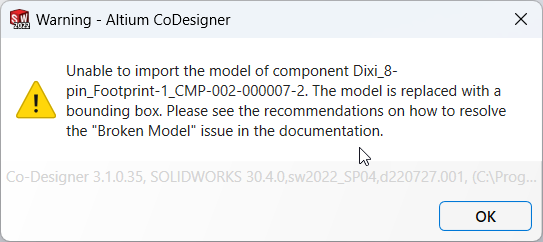

当使用Altium Codesigner将封装3D模型元件从AltiumDesigner ECAD域推送到MCAD时，这些元件将发生变形和转换，以便传输。在某些情况下，3D模型的模型拓扑中的某些功能可能会破坏此转换过程。这可能导致模型在加载到MCAD时无法传输3D形状，而只传输平面几何图形。加载到MCAD时将收到以下消息：“Warning: Component type <model_name> model was not properly imported. Model's shape was replaced with a fallback geometry”。
解决方案：
必须先修复模型，然后将其重新添加到封装中，更新电路板，最后再次执行MCAD CoDesigner传输。以下是关于如何在ECAD工具中修复3D模型的步骤。最简单的方法是以Parasolid格式保存文件。3. 将ECAD元件封装中的三维主体替换为新的Parasolid模型。模型修复完成后，使用MCAD CoDesigner再次尝试传输。
