本软件主要用于自动输出和标注SOLIDWORKS三维模型中的零件图纸,其中三维模型格式与SOLIDWORKS支持的格式一致,包括通用中间格式stp、x_t及自带的格式等。软件窗口打开后,选择图纸保存路径,直接点击一键出图按钮,即可开始自动激活模型生成图纸
对装配体,软件会通过空间数学模型,分析装配体中零件与零件之间的接触面,在尺寸标注部分,会以接触面为源,投影到视图对应的边上作为视图的尺寸标注基准;
对零件,软件会识别读取模型上的MBD尺寸,作为视图上的基准、公差标注依据进行标注
软件通过第一视角投影法,生成全部视图后,对正常零件

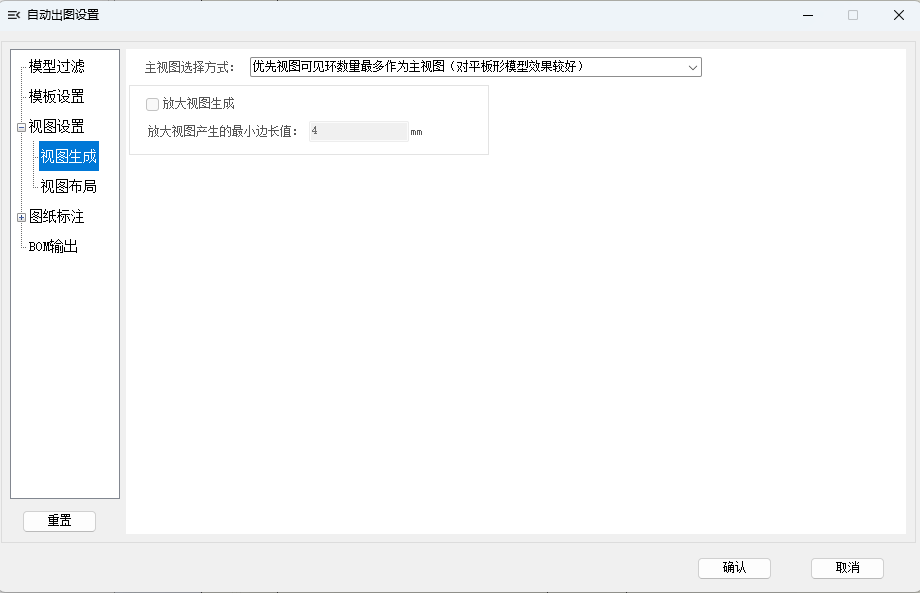

软件会通过计算视图中模型所有面面积占比,最终选取占比较小的视图作为主视图

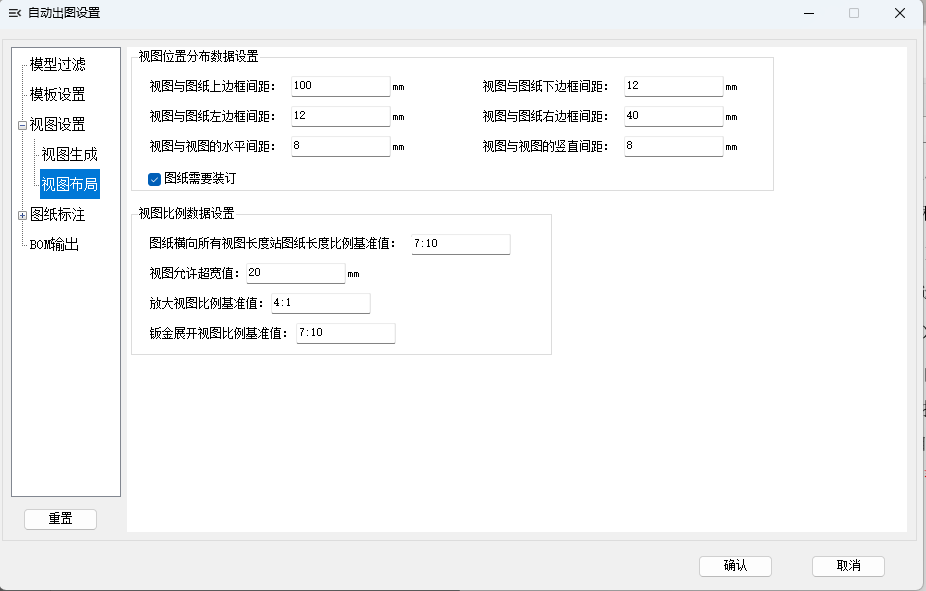

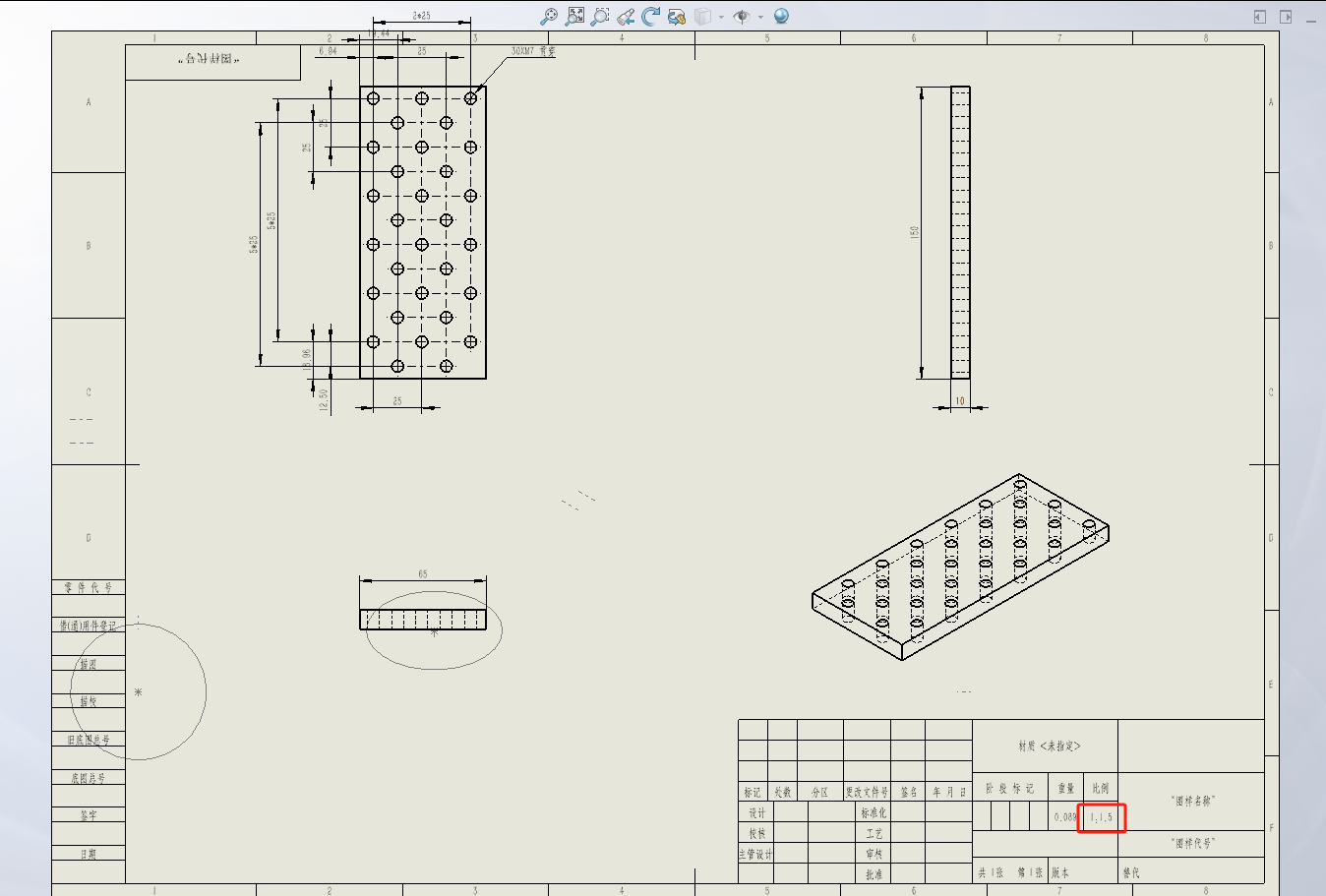

主视图选定后,再生成对应方向的投影视图,并自动对视图进行比例调整、布局后,生成最终的图纸
对钣金零件,软件会在第一步选择水平或竖直长度最长的视图作为主视图

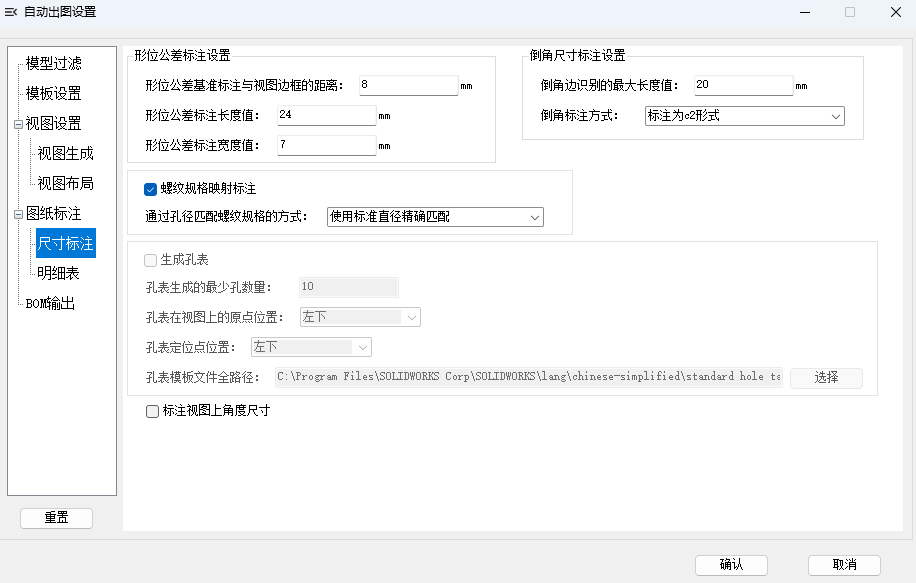

软件会识别分析视图上的图形形状,根据形状选择对应的标注规则标注并过滤。
对钣金零件,软件会只在图纸上保留一个与钣金厚度同值的尺寸,并去除尺寸值包含两位有效小数的尺寸。
同时在识别视图上的环形状时,会对腰孔中间有直径大0.1mm定位孔的腰孔也识别为腰孔并进行标注
对装配体处理模块
软件保存时,会在指定的路径下创建一层以装配体名称命名的文件夹,并在该文件夹下再以时间戳创建一层路径,下面存储此次操作输出的图纸
对零件处理模块
软件保存时,会在指定的路径下以时间戳创建一层路径,该路径下存储此次操作输出的图纸
