SOLIDWORKS® Model-Based Definition (MBD) 允许您定义和整理 3D 尺寸、公差、基准、备注、物料清单 (BOM) 及其他注解；自定义发布模板以满足制造要求，如零件或装配体规格、询价单 (RFQ) 和来料检查报告。您也可以发布为广泛接受的格式，比如 eDrawings®、STEP 242 和 3D PDF，以便进行清晰的 3D 交流。 为了更轻松地采纳基于模型的实践，每套 SOLIDWORKS Standard 中均包含了多项便利功能。借助 SOLIDWORKS Standard，您可以标注 3D 零件或装配体，使用注解视图组织 3D 定义，并直接以 3D 形式在 eDrawings 中进行交流。

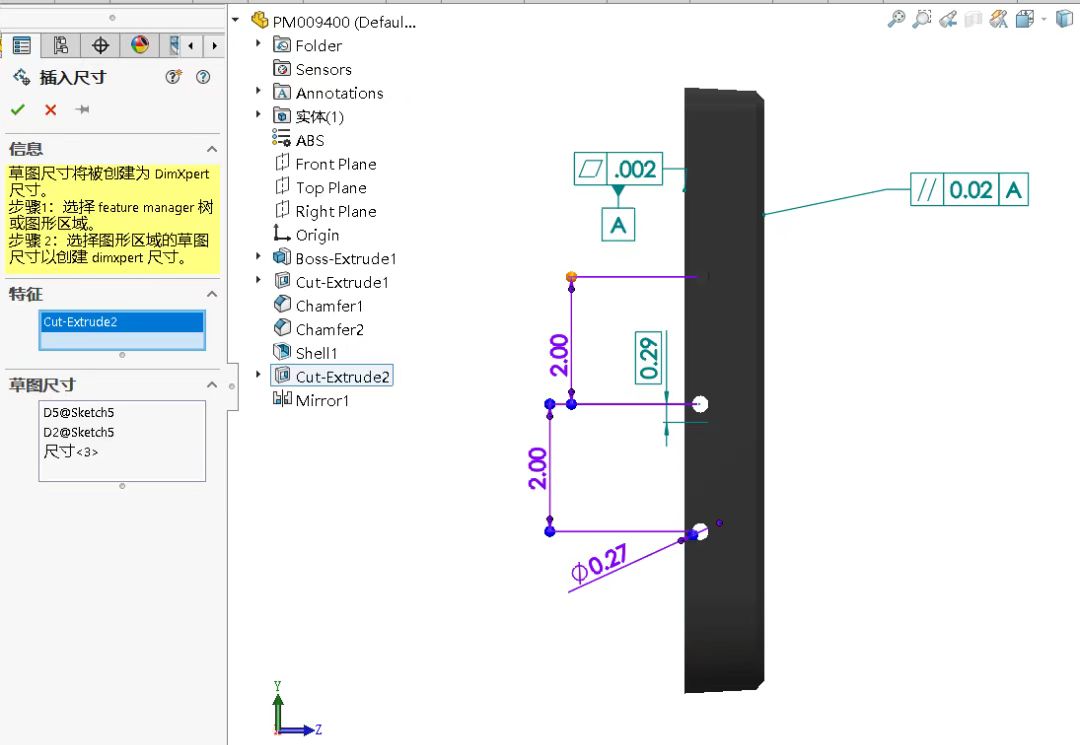

直接在 3D 模型上添加标注：尺寸、公差、几何特征（如表面粗糙度、切割线等信息）以及技术要求，确保信息的准确性和一致性。

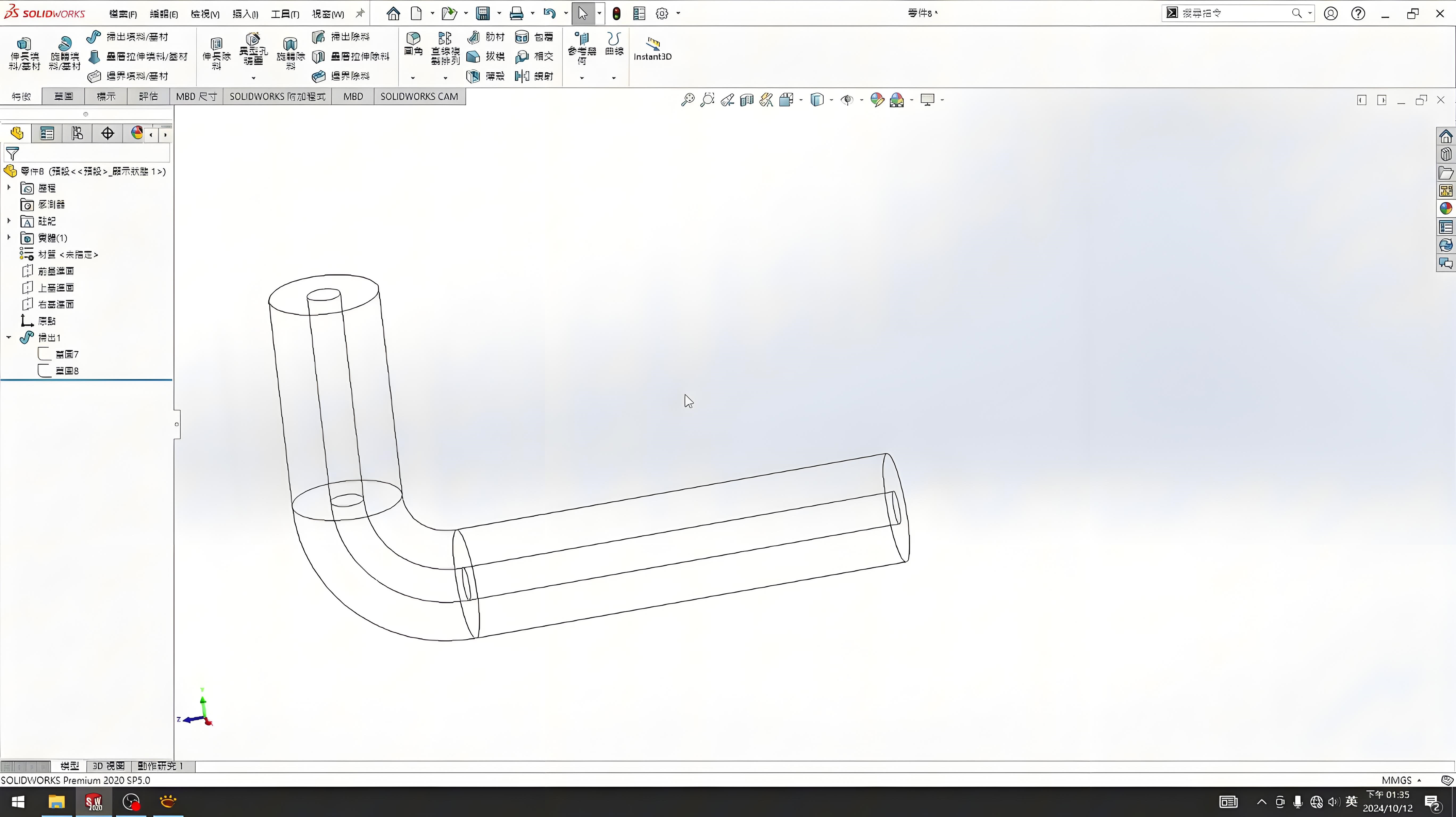

通过在同一个SOLIDWORKS界面展示不同的视图功能，帮助用户清晰地展示装配过程、功能操作等。
支持多种标准文件格式的导出，如：3D PDF、STEP AP242、DXF、IGES等，便于与供应链或内外部团队共享沟通。
直接在 3D 模型上添加标注：尺寸、公差、几何特征（如表面粗糙度、切割线等信息）以及技术要求，确保信息的准确性和一致性。
通过在同一个SOLIDWORKS界面展示不同的视图功能，帮助用户清晰地展示装配过程、功能操作等。
支持多种标准文件格式的导出，如：3D PDF、STEP AP242、DXF、IGES等，便于与供应链或内外部团队共享沟通。
通过在3D模型上自动提取尺寸、几何公差、注释、几何尺寸与公差（GD&T）标注等信息，在严格遵循 ASME Y14.5 和 ISO 1101 等国际标准的合规性时，还提供多种看图方式（eDrawing、Adobe等），减少制造错误、减少废物和返工成本并降低采购件的采购成本来节省资金。
创建多种不同的视图，如分解视图、装配视图、剖视图等，方便制造和装配人员理解复杂的装配过程，另可提供可交互的 3D 模型视图，用户可以自由旋转、缩放并查看不同的部件和细节。
当模型发生变化时，所有相关联的尺寸信息和公差信息可自动更新，无需重新绘制工程图进行重新标注，减少传统标注二维图纸尺寸时，带来的信息尺寸不完整。
通过在3D模型上自动提取尺寸、几何公差、注释、几何尺寸与公差（GD&T）标注等信息，在严格遵循 ASME Y14.5 和 ISO 1101 等国际标准的合规性时，还提供多种看图方式（eDrawing、Adobe等），减少制造错误、减少废物和返工成本并降低采购件的采购成本来节省资金。
创建多种不同的视图，如分解视图、装配视图、剖视图等，方便制造和装配人员理解复杂的装配过程，另可提供可交互的 3D 模型视图，用户可以自由旋转、缩放并查看不同的部件和细节。
当模型发生变化时，所有相关联的尺寸信息和公差信息可自动更新，无需重新绘制工程图进行重新标注，减少传统标注二维图纸尺寸时，带来的信息尺寸不完整。
