SOLIDWORKS Electrical 新功能速递丨“电”亮2026！

行业新闻 2025-10-30

在数字化研发成为刚需的今天，从机械骨架到每一根电线都在“虚拟孪生”里一次成型，已是企业缩短上市周期的标准动作。通格创智作为达索SOLIDWORKS华东区核心增值经销商，把最新版SOLIDWORKS Electrical 2D原理图、Electrical 3D机电协同与实时电气布线等增强模块，封装成“机电一体数字孪生快速启动包”，帮客户在统一平台上同步完成机械结构、电气逻辑与三维走线的迭代验证——设计即制造，虚拟即现实。让我们来看看SOLIDWORKS电气原理图、SOLIDWORKS Electrical 3D和电气布线的最新增强功能如何提供帮助

一分钟了解 解决方案/命令、特点

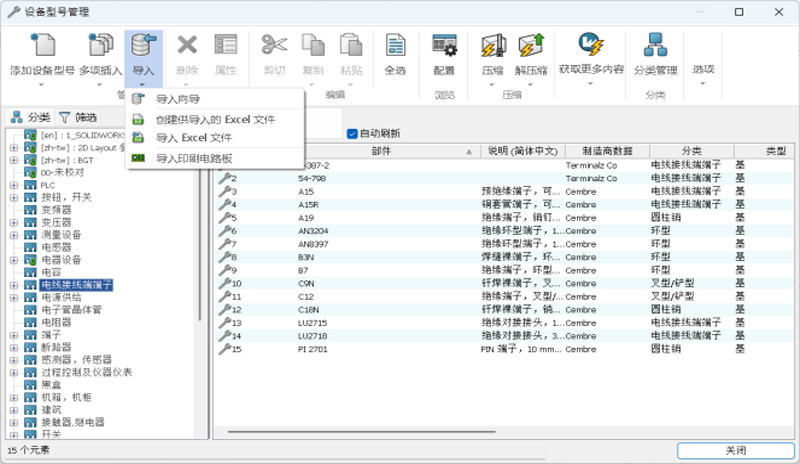

在开始任何设计工作之前，让我们先将一些制造商的部件添加到我们的库中。如果您还记得的话，我们在 2024 年 SP3 版本中添加了新的导入选项。在此次初始版本中，我们必须为每个电路的每个端子输入值，并用适当的分隔符将这些值分隔开。

未标题-3

在 2025 年 FDO2 版本中，我们改进了格式设置选项。现在您可以只输入重复值一次。看这里，最小电线数量或最大最小电线尺寸的值。我只需输入一次值。当我们导入 Excel 文件时，SOLIDWORKS Electrical 会将该值应用到所有电路的所有端子上。

我们将进行导入仿真。一切看起来都很不错。现在我们可以进行导入了。现在让我们在制造商部件参考管理器中检查新导入的部件。我将清除所有筛选条件，然后应用库筛选器并进行搜索。这里都是新的部件。我将打开其中一个，然后在这里查看我们为所有电路的端子所应用的所有值。

未标题-2

接下来，来看看我们在 2026 版中对动态连接器插入功能所做的改进。我们将为连接器添加一个符号。在动态连接器插入命令中新增了一个展开按钮。这个新的扩展用户界面包含了选择过滤器，有助于您选择要与符号一起插入的电路和端子。这对于包含大量引脚的连接器来说尤其方便。

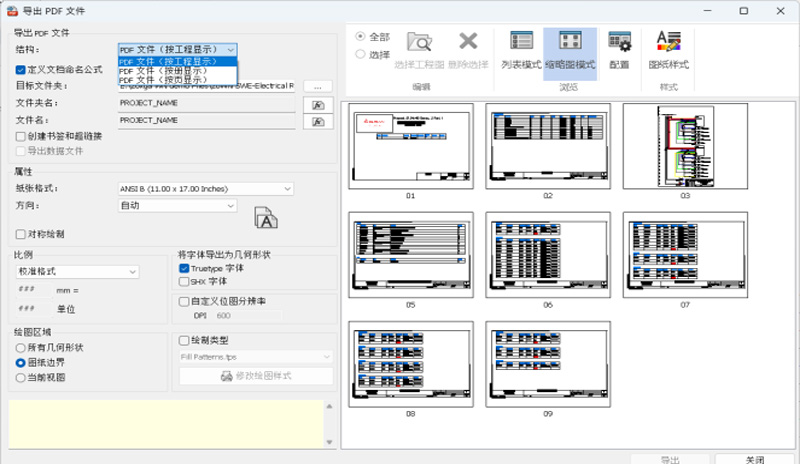

我们在 SOLIDWORKS 电气原理图中新增了导出为 PDF 的新选项，包括按项目、结构或文件进行导出，还新增了定义文档命名的选项，以及带有文件名和文件夹名选项的公式。我们最后的一个选项是关于方向的，自动选项中新增了自动旋转功能，用于对项目中的横向和纵向图纸进行旋转。这是导出的 PDF 文件。您可以看到它会根据不同的横向和纵向图纸自动调整方向。

未标题-1

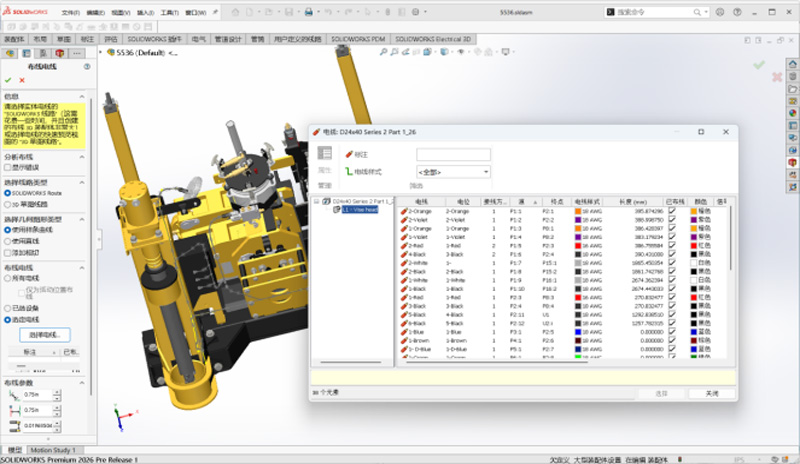

我想要将电线连接到灯具上，以确保它们能插入所提供的用于支撑结构的孔中。为此，我想利用我们对SOLIDWORKS Electrical 3D的下一个增强功能——我们的2026 XGA版本。

在“选择线路布线”命令中有一个新的选项。选择的线路。这个选项使用户能够对项目中的单条线路进行布线操作。我将把线路从P15连接到P16。这个新选项非常适合在继续设计的同时检查线路的适配情况，或者用于更好地控制线路在特定设计功能中的布线位置。如您所见，我们只得到了我们所选择的线路。现在我们可以回去并根据需要布线更多的线路。

SOLIDWORKS Electrical 2026再次为用户带来了高效的设计体验，并增加了更多本地化的功能。
