使用SOLIDWORKS Simulation有限元分析计算选择最佳结构

行业新闻 2025-05-30

SOLIDWORKS Simulation 是一款集成在 SOLIDWORKS CAD 软件中的有限元分析工具,用于帮助工程师快速验证产品设计的性能。它支持多种分析类型,包括静态、动态、热分析以及疲劳分析等,能够预测产品在实际使用中的应力、应变、位移等物理性能表现。


通过与 CAD 模型的无缝集成,用户可以直接在设计环境中进行仿真,无需转换数据,大大提高了工作效率。其界面直观易用,即使是非专业仿真人员也能快速上手。此外,SOLIDWORKS Simulation 还支持多物理场耦合分析,可以更全面地评估复杂产品的性能,帮助工程师在产品开发早期发现潜在问题,优化设计,从而缩短研发周期、降低成本,确保产品可靠性和竞争力。

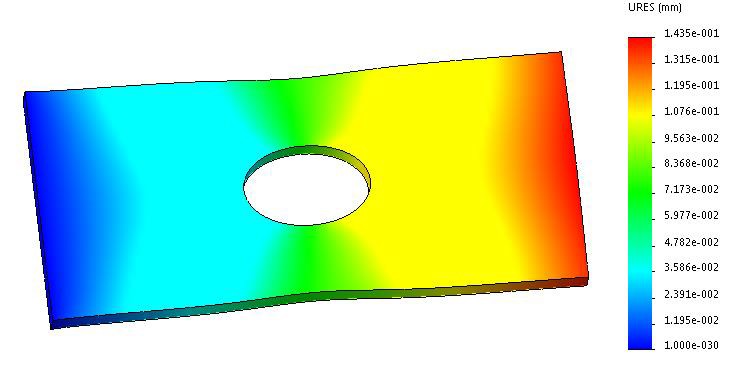

受力分析


产品设计时,工程师经常遇到同一结构会有多种设计方案的情况,哪种方案才是最佳呢?此时可以借助SOLIDWORKS Simulation对方案进行有限元分析,从受力、安全性等多个角度选择最佳方案。

SOLIDWORKS Simulation有限元分析的主要步骤如下:


<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

设定零部件材质:选择对应材质(不同材质的物理性能存在差异);

<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

设定连接形式:对于装配体,需定义零部件间的连接方式,确保力的传递路径符合实际工况;

<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

定义夹具:根据实际工况选择夹具类型,合理约束自由度;

<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

定义外部载荷:依据工况设定相应载荷,准确模拟结构受力状态;

<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

网格划分根据模型结构和尺寸特征,进行精细化网格剖分;

<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

运算求解:选用合适的求解器进行计算;

<svg viewbox="0 0 1 1" style="float:left;line-height:0;width:0;vertical-align:top;"></svg>

结果对比分析:通过对比不同方案的分析数据,选择最优设计方案。



通格创智是达索SOLIDWORKS大中华区核心经销商和增值服务商,如有采购SOLIDWORKS Simulation有限元分析,可来电联系我们:400-112-8028
