在工业4.0的浪潮中，工程仿真技术已然成为产品研发的关键驱动力。达索系统SIMULIA品牌旗下的Abaqus，凭借卓越的非线性分析能力与先进的多物理场耦合技术，脱颖而出，成为全球工程师攻克复杂工程难题的首选利器。从飞机机翼的疲劳寿命预测到新能源汽车电池包的热失控模拟，Abaqus凭借其高精度的建模与分析能力，为用户显著降低了试错成本，大幅缩短了研发周期。本文将深入剖析Abaqus的建模流程、核心技术以及行业应用，揭示其如何成为工程创新的坚实基石。

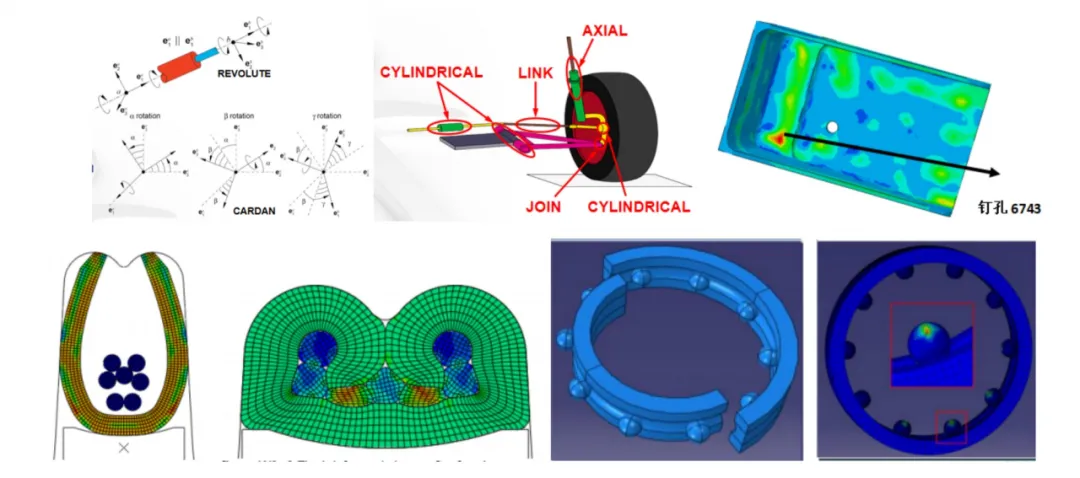

Abaqus/CAE作为集成化建模环境，提供从几何创建到网格划分的全流程解决方案。其建模技术涵盖直接建模与参数化建模两大体系：
Abaqus提供超过500种材料本构模型，覆盖：
- 粘弹性材料：Prony级数拟合生物组织的时变力学特性
结构化网格：六面体单元在三维实体中提供最优计算精度，但要求规则几何形状
扫掠算法：沿引导线生成网格，适用于管道、叶片等细长结构

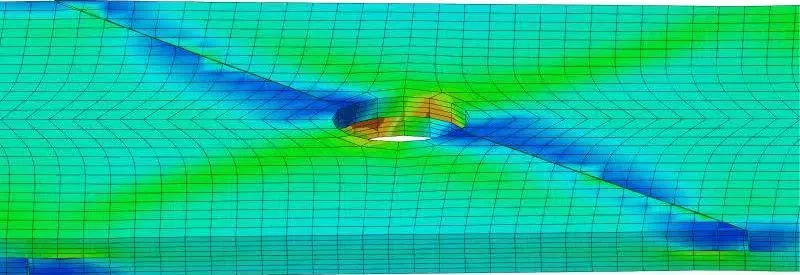

自适应网格：在裂纹扩展分析中动态调整局部网格密度，误差控制精度达0.5%

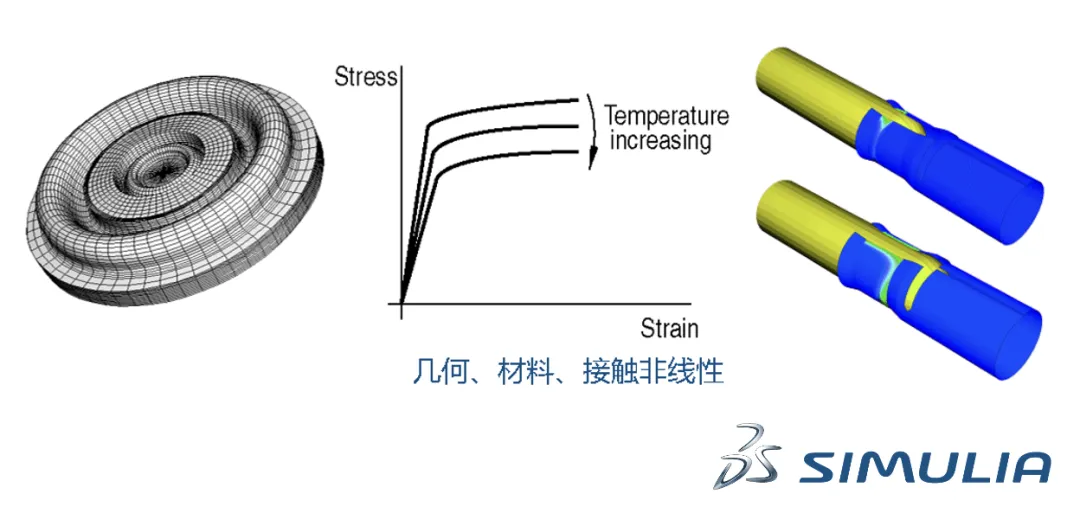

- 弹塑性模型：基于Von Mises屈服准则，定义硬化曲线（各向同性/随动硬化）。
- 超弹性材料：采用Mooney-Rivlin、Ogden模型模拟橡胶类材料的大变形。
- 损伤与失效：结合Hashin准则（复合材料）或Johnson-Cook模型（金属高速冲击）。

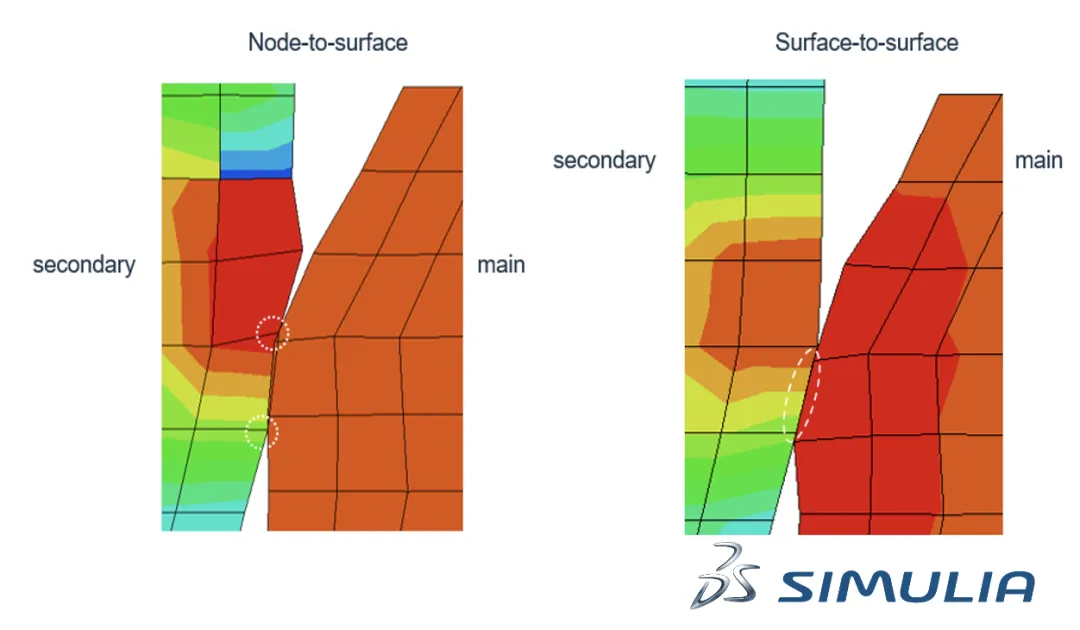

- 接触算法：罚函数法（Penalty）、拉格朗日乘子法（Lagrange）。
- 摩擦模型：库伦摩擦（静态/动态系数）、剪切应力限值。
- 自接触处理：用于模拟气囊展开、金属成型中的材料折叠。
技巧：使用“通用接触”（General Contact）自动检测复杂装配体接触对，减少手动定义工作量。
| 对比项 | Abaqus/Standard（隐式） | Abaqus/Explicit（显式） |
|---|---|---|
| 适用场景 | ||
| 稳定性 | ||
| 计算资源 |

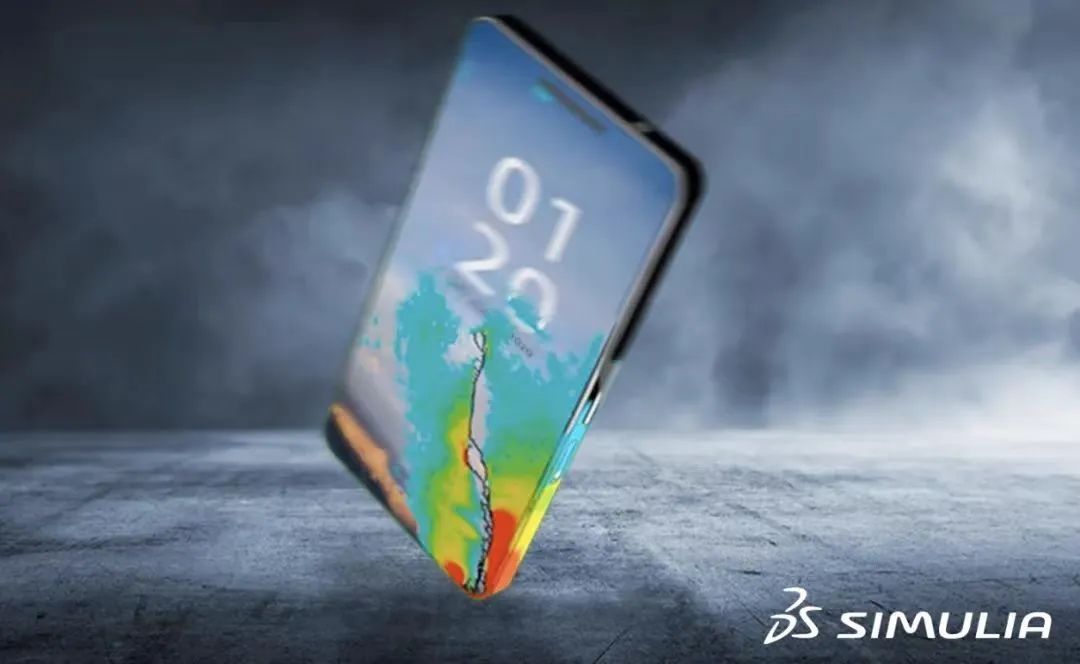

应用选择：手机跌落仿真采用Explicit求解器，而发动机缸体热应力分析宜用Standard。
- 顺序耦合：先计算温度场，再将热应变作为载荷导入结构分析。
- 完全耦合：实时求解温度与位移场，适用于摩擦生热、金属塑性变形。
应用示例：刹车盘制动过程中，摩擦生热导致热应力与材料性能退化。
- 协同仿真：通过Co-Simulation Engine连接Abaqus与CFD软件（如XFlow）。
- SPH方法：模拟流体冲击结构。
- 压电效应：分析传感器在电场下的变形（如MEMS器件）。
- 电磁力加载：计算电机定子绕组受力引起的振动噪声。
- 挑战：国标GB 38031要求电池包在100kN挤压下不起火、不爆炸。
- Abaqus方案：
1）建立电芯-壳体-冷却管路的精细化装配模型。
2）定义泡沫铝缓冲材料的可压缩超弹性本构。
3）使用Explicit求解器模拟动态挤压过程，监测短路风险区域。
- 成果：某车企通过仿真优化壳体加强筋布局，实测与仿真力-位移曲线误差<8%。
1）模型特点：
- 叶片采用Ti-6Al-4V弹塑性模型，鸟体用SPH粒子离散。
- 定义应变率相关的Johnson-Cook失效准则。
2）关键输出：叶片残余应力分布、鸟体动能吸收比例。
- 子模型技术：全局粗网格分析后，对关键区域局部细化。
- 质量缩放：在Explicit分析中适度增加密度，扩大临界时间步长。
- 并行计算设置：利用GPU加速或HPC集群分布式计算。
- 常见报错：负特征值（接触突变）、过度扭曲（网格失效）。
- 调试步骤：
1）检查材料参数单位制一致性（如MPa与mm）。
2）逐步增大载荷步，使用自动稳定（Stabilization）选项。
3）输出中间结果，定位首次不收敛的增量步。
- 场变量输出：应力云图、塑性应变、接触压力分布。
- 动画生成：导出变形过程AVI文件，直观展示失效机理。
- 数据提取：通过Python脚本批量读取ODB文件，绘制力-位移曲线。
- AI驱动的参数优化：集成Isight平台，实现DOE（实验设计）与响应面自动迭代。
- 数字孪生：通过Abaqus实时模型预测设备剩余寿命。
- 云端协同：达索3DEXPERIENCE平台支持多团队在线仿真协作。
Abaqus绝非仅仅是一款有限元分析工具，它更是物理世界与数字世界之间的重要纽带。凭借其精确的建模技术和跨学科的综合分析能力，Abaqus赋予了工程师“洞察未来”的能力，使他们能够在虚拟环境中高效地测试和优化各种设计方案。无论是攻克传统的力学挑战，还是深入探索复杂的多物理场耦合问题，Abaqus始终凭借其强大的技术实力，为全球工业的创新发展提供源源不断的动力与支持。
